La expansión urbana de La Florida, con sectores que transitan de los depósitos fluviales del río Maipo hacia la ladera andina, impone retos de subsuelo que una calicata no resuelve. La comuna supera los 390 mil habitantes y su edificación se densifica año a año. En zonas como Jardín Alto o Lo Cañas encontramos rellenos no controlados sobre antiguas quebradas; allí, sin un modelo sísmico continuo se subestima la heterogeneidad. La tomografía sísmica de refracción y reflexión mapea contactos litológicos y zonas de baja velocidad en planta y profundidad. Aplicamos NCh 3328, AS 1726:2017 y el capítulo 19 de la NCh433.Of2012 para clasificación de sitio. Para obra en terrenos con cobertura aluvial variable, la sismica activa sirve de complemento al MASW en perfiles de Vs30.
Un perfil sísmico mal interpretado cuesta más que 10 sondeos: la tomografía elimina el falso rechazo.
Factores del sitio
En un proyecto de 15 pisos sobre la avenida Vicuña Mackenna con Walker Martínez, el promotor confió en un perfil de refracción básico sin reflexión. El tomograma mostraba un estrato de Vp=1800 m/s a 8 metros, interpretado como ripio denso. Al excavar encontramos una lente de arcilla preconsolidada con bloques que falseaba la velocidad de compresión. Hubo que rediseñar la cimentación de losa a pilotes con camisa perdida, con un retraso de 60 días. La incorporación de sísmica de reflexión en la campaña original habría detectado el reflector real a 14 metros. En La Florida, donde las terrazas del Maipo esconden paleocanales con contraste de impedancia acústica, la omisión del método reflexivo convierte un perfil geotécnico en una suposición. Nuestro laboratorio acreditado exige siempre al menos 2 líneas ortogonales para confirmar continuidad lateral.
Preguntas más comunes
¿Qué profundidad alcanza la tomografía sísmica en los suelos de La Florida?
Depende del largo del tendido y la fuente. Con 115 m de línea y percusión acelerada, la refracción investiga de forma fiable entre 18 y 25 m en la grava arenosa típica de la comuna. La reflexión de alta resolución puede alcanzar reflectores a 40 m si el contraste de impedancia acústica es suficiente, común en los contactos con la roca intrusiva del batolito andino.
¿Cuánto cuesta un estudio de tomografía sísmica en La Florida?
El rango de precio para una campaña de tomografía de refracción/reflexión en La Florida se sitúa entre $1.224.000 y $2.633.000. El valor exacto depende del número de líneas sísmicas, la longitud total del tendido, la fuente de energía requerida y la complejidad del procesamiento (reflexión pre-apilada, tomografía 2D avanzada).
¿Qué diferencia hay entre la refracción y la reflexión sísmica?

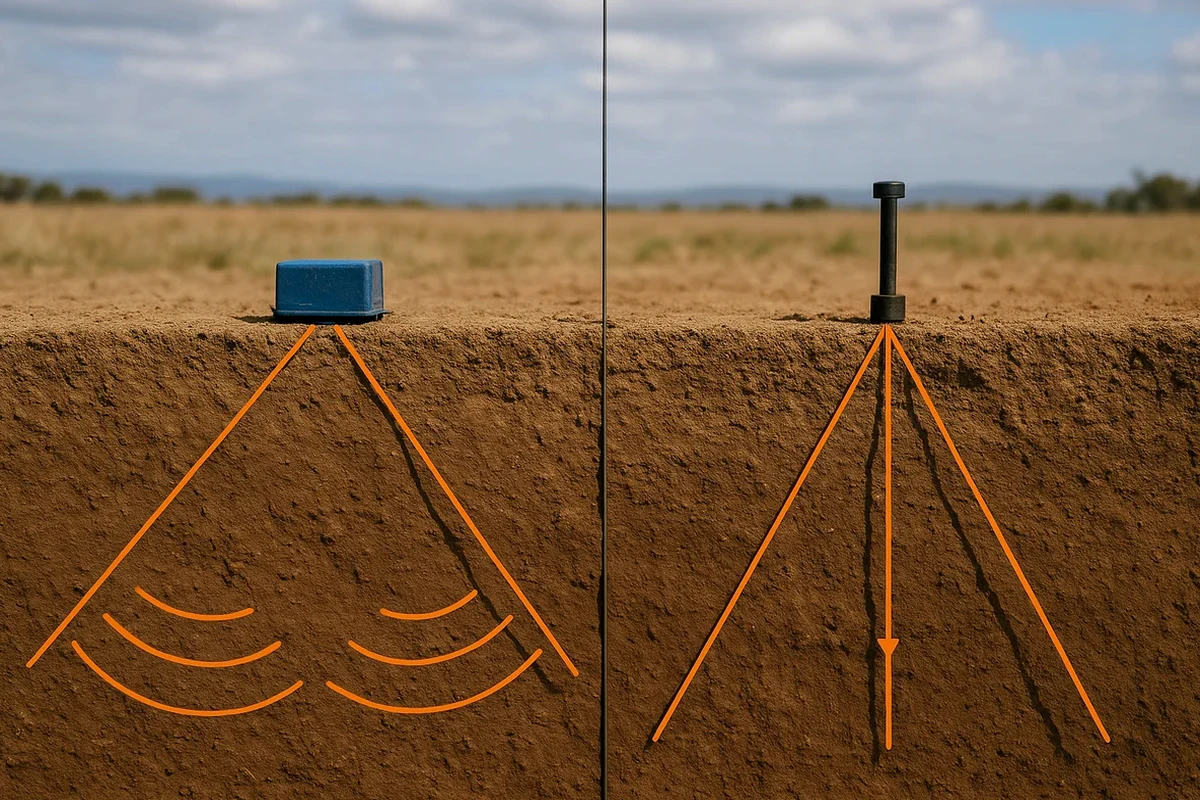

La refracción detecta capas donde la velocidad sísmica aumenta con la profundidad, ideal para mapear el basamento rocoso. La reflexión registra ondas reflejadas en interfaces con contraste de impedancia acústica, permitiendo detectar estratos de menor velocidad bajo otros más rápidos, como una lente de arcilla bajo grava. Ambas se complementan.
¿Pueden trabajar en zonas urbanizadas con ruido ambiental?
Sí. Usamos geófonos de alta sensibilidad y apilamiento vertical en campo. En avenidas como La Florida o Departamental, programamos la adquisición en horarios de menor tráfico. El procesamiento incluye filtros notch de 50 Hz y sustracción de ruido ambiental para preservar la señal sísmica de interés.
¿La tomografía sísmica sirve para clasificar el suelo según la NCh433?
Sí. La velocidad de onda de corte (Vs) obtenida por refracción con fuente horizontal, o integrada con MASW, permite calcular el Vs30. Con ese valor clasificamos el sitio como B, C, D o E según la tabla 4.3.4 de la NCh433.Of2012, requisito obligatorio para el diseño sísmico estructural en La Florida.
