Diseño Geotécnico de Excavaciones Profundas en La Florida

La expansión urbana de La Florida hacia sectores de mayor densidad ha multiplicado los proyectos con subsuelos aprovechables. La combinación de depósitos aluviales del río Maipo con intercalaciones de cenizas volcánicas consolidadas crea un perfil estratigráfico que exige un control riguroso durante la apertura de grandes cavidades. No basta con la experiencia en obra gruesa: el diseño geotécnico de excavaciones profundas requiere modelar la interacción suelo-estructura para prevenir inestabilidades locales. A solo 15 kilómetros de la falla de San Ramón, la sismicidad controla cada decisión de entibación y refuerzo. Por eso integramos la microzonificación sísmica de la comuna con ensayos de laboratorio avanzados, garantizando que el sostenimiento temporal y las pantallas definitivas trabajen en conjunto sin deformaciones fuera de norma.

Un modelo de interacción suelo-estructura bien calibrado reduce hasta un 30% los costos de entibación en la cuenca de Santiago.

Enfoque y alcance

Los suelos predominantes en La Florida corresponden a gravas arenosas con bolsones de limo, pero hacia el poniente, en las inmediaciones de avenida La Florida y Walker Martínez, la napa freática aparece a menos de 4 metros de profundidad en invierno. Esta condición hidrogeológica obliga a incorporar sistemas de drenaje y control de presiones intersticiales desde la fase de anteproyecto. El diseño geotécnico de excavaciones profundas en este sector se apoya en modelos de elementos finitos que simulan el flujo de agua y la redistribución de tensiones. Antes de definir el tipo de entibación, complementamos la caracterización con un ensayo CPT que entrega un perfil continuo de resistencia de punta y fricción, permitiendo detectar lentes de suelo blando que un sondaje SPT podría subestimar. La experiencia en la cuenca de Santiago indica que estos lentes son precisamente los que gatillan asentamientos diferidos en edificios colindantes si no se rigidiza el sistema de arriostramiento a tiempo.

Factores del sitio

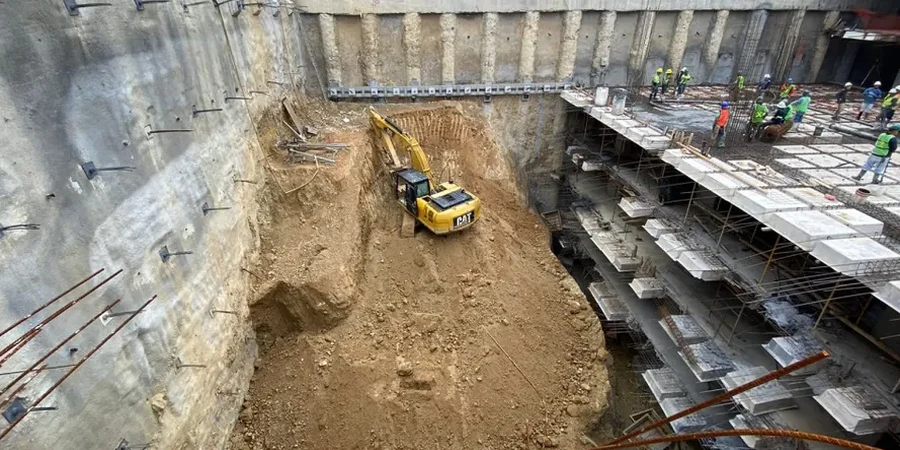

Un proyecto residencial de 18 pisos en la avenida Vicuña Mackenna con La Florida enfrentó un desafío típico de la zona: excavar 12 metros para cinco subterráneos a menos de 6 metros de una galería comercial antigua. El monitoreo topográfico de precisión detectó desplazamientos laterales de 8 milímetros en la primera semana de excavación, activando el protocolo de refuerzo. Se recalibraron los parámetros de rigidez del suelo en el modelo tridimensional, se densificaron los puntales metálicos y se restringió el avance a ciclos de 1.5 metros por día. La causa raíz fue un estrato de arena limosa saturada que no figuraba en los sondajes preliminares y que empezó a drenar hacia el fondo de la excavación. Este caso confirmó que el diseño geotécnico de excavaciones profundas debe prever planes de contingencia y monitoreo automatizado de deformaciones, sobre todo en La Florida donde la heterogeneidad del subsuelo es la regla, no la excepción.

Valores típicos

Parámetro	Valor típico
Profundidad máxima de análisis	Hasta 25 m bajo rasante
Modelo constitutivo del suelo	Hardening Soil / Mohr-Coulomb calibrado
Software de elementos finitos	PLAXIS 2D/3D, DeepEX
Factor de seguridad global mínimo	FS ≥ 1.5 (estático), FS ≥ 1.1 (sísmico)
Control de asentamientos	≤ 25 mm en edificios vecinos
Normativa sísmica aplicable	NCh433.Of2012 mod. Decreto 61
Sistemas de entibación evaluados	Pilotes secantes, muro Milán, Soil Nailing

Servicios relacionados

Análisis de estabilidad y deformaciones

Modelación en PLAXIS 3D del proceso constructivo completo. Evaluamos el factor de seguridad en cada etapa de excavación y arriostramiento, proyectando las deformaciones en calles, edificios vecinos y redes de servicios públicos en La Florida.

Diseño estructural de entibaciones

Cálculo de pilotes secantes, pantallas de pilotes continuos o muro Milán según la profundidad y la presencia de napa freática. Incluye el diseño de puntales, anclajes activos y losas de subpresión cuando el nivel freático de la comuna lo exige.

Plan de monitoreo e instrumentación

Especificación de inclinómetros, celdas de carga en puntales y mojones topográficos. El sistema se calibra con los umbrales de alerta definidos en el modelo geotécnico, permitiendo al ingeniero residente tomar decisiones en tiempo real.

Normas aplicables

NCh433.Of2012 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, ACI 318-19 – Requisitos para concreto estructural (entibaciones), NCh 1508 – Descripción visual y manual de suelos, Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico, como referencia complementaria

Preguntas más comunes

¿Qué normativa rige el diseño de excavaciones en La Florida?

Los diseños se rigen por la NCh433 para las solicitaciones sísmicas y la NCh2369 para el diseño de las estructuras de contención. A nivel internacional, se adoptan los lineamientos del Eurocódigo 7 y las recomendaciones AASHTO para el diseño de anclajes, adaptados a las condiciones estratigráficas de la cuenca de Santiago.

¿Cuánto cuesta un estudio geotécnico para excavaciones profundas en La Florida?

El rango de inversión fluctúa entre $894.000 para proyectos de baja complejidad con un solo perfil de análisis, y $3.470.000 para estudios que incluyen modelación 3D acoplada, análisis de interacción con edificios vecinos y plan de instrumentación completo.

¿Cómo mitigan el riesgo de daños en construcciones vecinas?

Mediante una campaña de reconocimiento que incluye inspección visual de las estructuras aledañas, modelación del asentamiento máximo admisible y un plan de monitoreo con lecturas diarias. Si los desplazamientos superan el 70% del umbral de alerta, se activa un protocolo de rigidización de la entibación o mejora del suelo de fondo.
