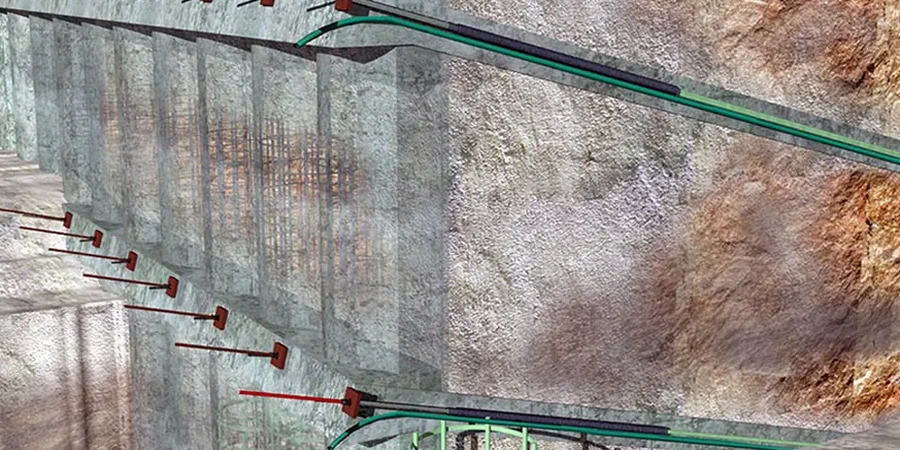

La Florida, con sus más de 366.000 habitantes distribuidos en terrenos que van desde la cota 600 hasta los 900 msnm en el piedemonte andino, presenta desafíos geotécnicos particulares, especialmente tras eventos como el terremoto del 27F de 2010, que recordó la importancia de las soluciones de contención sismo-resistentes. El diseño de anclajes activos y pasivos se convierte en un factor determinante para la estabilidad de excavaciones, muros de contención y estabilización de taludes en zonas residenciales y viales de la comuna. Nuestro equipo técnico aborda el diseño calculando la capacidad de carga última del bulbo, la adherencia suelo-lechada y la longitud libre necesaria para transferir las cargas de tracción a estratos competentes, garantizando que la estructura responda de manera dúctil y predecible ante solicitaciones sísmicas. Comprender la interacción entre el tendón de acero, la lechada de cemento y el suelo local es la base de un diseño robusto, y complementamos este análisis con ensayos de estabilidad de taludes cuando la geometría del terreno impone cargas adicionales complejas.
Un bulbo de anclaje mal dimensionado en suelos granulares del piedemonte puede perder hasta un 30% de su capacidad de carga en un sismo severo si no se considera la degradación cíclica de la adherencia.
Enfoque y alcance
La geología de La Florida, dominada por depósitos aluviales gruesos con intercalaciones de finos y bloques erráticos en las laderas de la Quebrada de Macul, exige un diseño de anclajes que discrimine con precisión entre la fricción disponible en gravas arenosas y la cohesión de los lentes limo-arcillosos. La capacidad de carga de un anclaje activo en esta zona suele verificarse mediante ensayos de arrancamiento que alcancen al menos 1.5 veces la carga de trabajo, según lo estipulado en la normativa NCh2369 para estructuras industriales y obras civiles. En anclajes pasivos, la deformación del sistema suelo-muro es la que moviliza la resistencia, por lo que modelamos la curva de transferencia de carga a lo largo del bulbo mediante métodos de elementos finitos. La presión de inyección, la relación agua/cemento de la lechada (típicamente entre 0.4 y 0.55) y el diámetro de perforación son variables que controlamos rigurosamente para evitar fracturamiento hidráulico del terreno en zonas urbanizadas. Nuestro laboratorio, acreditado bajo ISO 17025, ejecuta pruebas de adherencia y resistencia a compresión de la lechada a 7 y 28 días, asegurando que el acero de pretensado, generalmente del grado 270 ksi, trabaje muy por debajo de su límite elástico bajo cargas de servicio.
Factores del sitio
La diferencia de comportamiento del suelo entre el sector consolidado de Vicuña Mackenna Poniente y las laderas en expansión de Alto La Florida es radical. Mientras en la zona baja predominan las gravas fluviales densas que ofrecen una excelente adherencia para el bulbo, en las quebradas superiores encontramos coluviones heterogéneos con grandes bloques que pueden desviar la perforación o crear vacíos durante la inyección. Un riesgo técnico grave es la pérdida de lechada en estratos muy permeables, que se mitiga con obturadores mecánicos y control volumétrico de la inyección. La interferencia con servicios subterráneos existentes en La Florida, una comuna densamente poblada, obliga a un replanteo topográfico exhaustivo previo a la perforación. Ignorar la corrosión del acero en suelos con pH bajo o presencia de sulfatos, fenómeno posible en sectores con antiguos rellenos no controlados, compromete la durabilidad del anclaje en pocos años. La normativa exige doble protección anticorrosiva para anclajes permanentes: vaina corrugada en la longitud libre e inyección global con lechada de cemento de alta impermeabilidad.
Preguntas más comunes
¿Cuál es la diferencia principal entre un anclaje activo y uno pasivo para un muro en La Florida?
Un anclaje activo se tesa inmediatamente después de su ejecución, aplicando una carga controlada que comprime el terreno y limita las deformaciones del muro desde el inicio. Un anclaje pasivo no se tesa; se activa solo cuando el terreno se deforma lo suficiente para movilizar la resistencia del bulbo. En La Florida, si el muro da hacia una vivienda existente, priorizamos el anclaje activo para controlar asentamientos diferenciales en la edificación vecina.
¿Qué rango de precios manejan para el diseño de un sistema de anclajes en la comuna?
El costo de la ingeniería de diseño de un sistema de anclajes en La Florida se sitúa típicamente entre $495.000 y $2.048.000, dependiendo de la envergadura del proyecto, la cantidad de líneas de anclaje y la complejidad del perfil geotécnico. Este monto considera la campaña de exploración mínima necesaria, los cálculos de estabilidad y los planos de detalle para la ejecución en obra.
¿Cada cuánto tiempo se debe inspeccionar un anclaje permanente?
La NCh2369 y las recomendaciones de la FHWA establecen que los anclajes permanentes deben someterse a inspecciones visuales anuales y ensayos de carga en al menos un 10% de las unidades cada 5 años. En La Florida, la variabilidad estacional del nivel freático en el piedemonte puede acelerar procesos de corrosión bajo tensión, por lo que recomendamos un monitoreo más frecuente si no se instaló doble protección anticorrosiva.
¿Qué pasa si la perforación del anclaje encuentra un bolón errático muy grande en el suelo de La Florida?
En los depósitos aluviales de La Florida es frecuente topar con bloques de gran tamaño. Si la perforación no puede atravesarlo, se interrumpe el barreno y se sella con lechada; luego se relocaliza el anclaje modificando ligeramente su inclinación o posición en planta. El diseño debe tener la flexibilidad suficiente para ajustar la longitud del bulbo en campo sin perder la capacidad de carga requerida, algo que nuestro equipo técnico evalúa en tiempo real durante la supervisión.
